MWIR Camera 소개
1. MWIR 열화상 카메라의 원리– 고온 물체를 더욱 정밀하게
MWIR 카메라는 냉각형(Cooled) 적외선 센서를 사용하여 감도의 한계를 극복합니다.
고온 물체 감지에 최적화
MWIR 대역은 높은 온도를 방출하는 물체(예: 엔진, 터빈, 로켓 배기구)를
선명하게 감지 가능
장거리 탐지 능력
냉각형 센서를 사용하여 노이즈를 최소화하고, 먼 거리에서도
작은 온도 차이까지 정밀하게 분석 가능
빠른 응답 속도
실시간으로 변하는 온도 분포를 정밀하게 추적
냉각형 적외선 센서(InSb, MCT 등) 기반
MWIR은 주로 냉각형 적외선 센서(InSb, MCT 등)를 기반으로 하며,
극저온 냉각(77K, -196°C)이 필요하지만, 그만큼 탁월한 성능 제공
2. MWIR의 강점– 탁월한 감지력과 정밀도
고온 감지 성능
엔진 배기구, 용광로, 화재 현장 등에서 세밀한 온도 변화를 포착
장거리 탐지 능력
군사 및 방위 산업에서 수십 km 떨어진 목표물도 정밀 탐지 가능
빠른 온도 변화 감지
움직이는 물체의 열 변화를 실시간으로 추적 가능
탁월한 신호대 잡음비(SNR)
냉각형 센서를 사용하여 초고해상도의 열화상 데이터 제공
3. MWIR의 활용 분야– 정밀한 온도 분석이 필요한 곳이라면
MWIR 카메라는 높은 감도와 해상도를 요구하는 다양한 산업에 적용됩니다.
국방 & 보안
장거리 표적 탐지, 미사일 추적, 야간 작전
산업용 검사
용광로, 발전소 터빈 온도 모니터링
항공우주 & 연구
로켓 배기가스 분석, 고온 실험
환경 모니터링
가스 누출 탐지, 화재 조기 감지

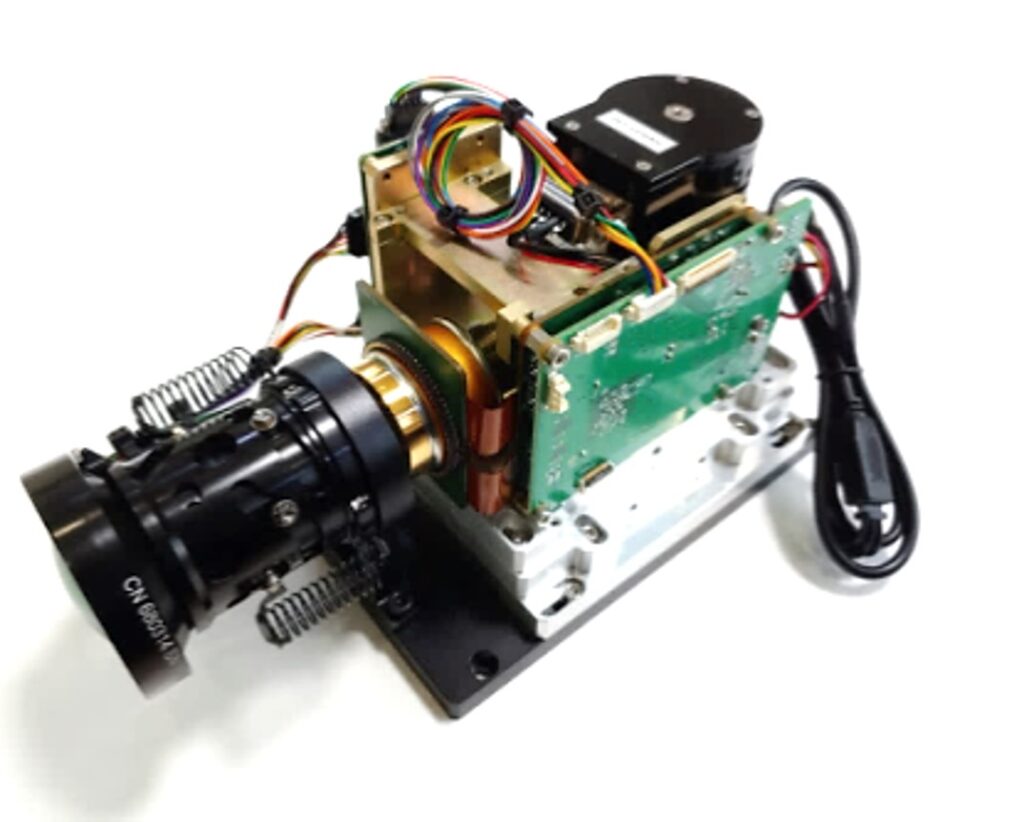

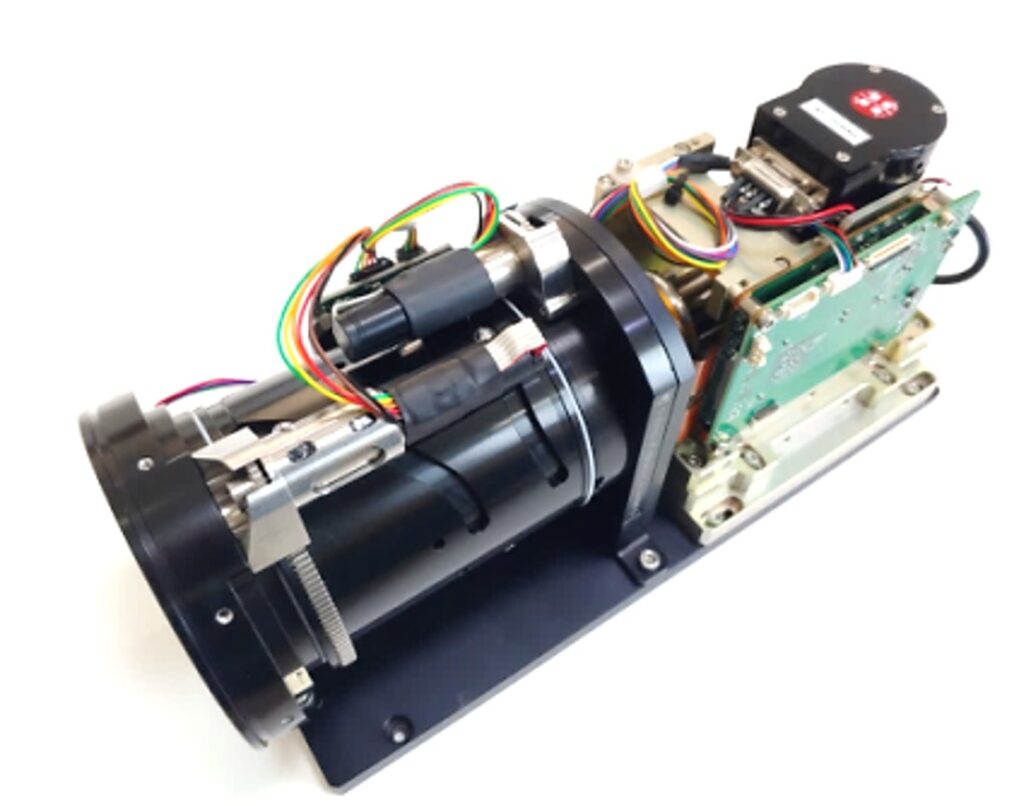

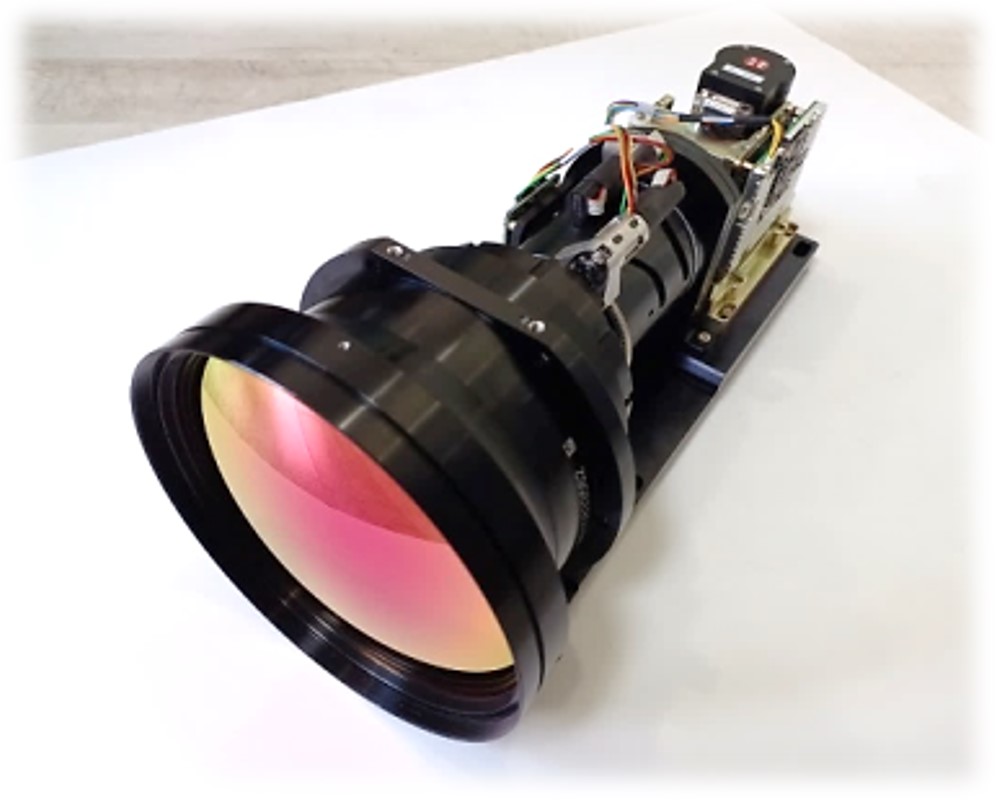

MWIR Camera 제품
| System Overview | SM-640CA | |
|---|---|---|
| Detector | Resolution | 640 x 512 |
| Pixel Pitch | 15μm | |
| NETD | <20mK (@Half well fill) | |
| Spectral Range | 3.7±0.2 ~ 5.0±0.2μm | |
| Function | Color Palette | 11Colors(Gray/Rainbow/Fire/Jet/Thermal/BlueOrangeIcb/Smart/Cool/Gray+Rainbow/Gray+Jet/Gray+Fire) |
| Image Process | AGC, Level&Span, NUC, Mirror/Flip, Invert Digital Zoom(x1,x2,x4,x8), BPR, Reticle On/Off Image Enhancement Filter |
|
| Special Function | Zoom Lens Control and Auto Focus | |
| Output | Digital : IP(H.264/H.265/M-Jpeg) , Analog : CVBS | |
| Control | IP(TCP/IP), UART(3.3V Level) | |
| Start-up time | <7 minutes(@room temperature) | |
| Power Input | +24Vdc | |
| Power Consumption | <20W | |
| Weight | <6.7Kg | |
| MTTF of cooler | 15,000 hours(K508E) / 25,000 hours(K508N) | |
| Operating Temperature | -20℃ ~ +65℃ |
|
| Dimension(WxHxD, mm) | 173x173x393(with Ophir 30-600mm Lens) | |
